DPH320HⅡ 全伺服高速辊板泡罩包装机 设备视频

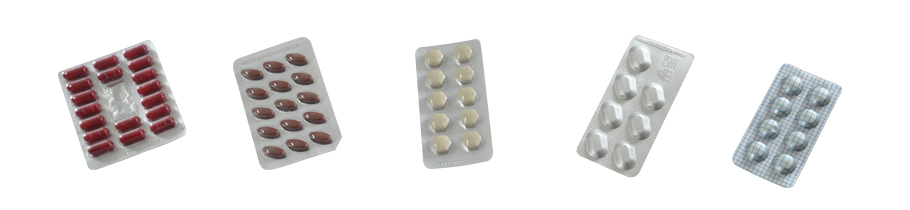

产品样品
概述
  DPH320HⅡ全伺服高速辊板泡罩包装机(已获国家发明专利,专利号:ZL 201010213970.1),可完成720版/MIN(3版/冲切),240冲切/铝铝泡罩版块包装速度;采用西门子运动控制实现10轴全伺服联动生产,通过数字化人机界面多任务生产模式,实现高速辊板铝铝泡罩包装,也可兼容铝塑泡罩版块生产,快时可完成900版/MIN,300冲切/铝塑泡罩版块包装速度;智能追踪光标图文对版,使单元图文铝箔连续高速对标生产成为可能。
  本机适用药品(片剂、胶囊)、食品、医疗器械、保健品、电子元件及其类似物料进行泡罩式铝(PTP)/塑(PVC)--铝(PTP)/铝(PTP)复合密封包装的专用设备,由于采用正压成形,滚压热封,故具有泡罩挺括,版块平整等特点。
  DPH320HⅡ全伺服高速辊板泡罩包装机是我公司精心研制、开发出来的新一代产品,其冲裁次数每分钟快时可达300次,比普通泡罩包装机约高六倍。它集平板式和滚筒式泡罩包装机之优点,并配特殊的异形药片加料器,具有冲裁频率高、能源消耗省、动作准确、稳定、模具更换方便、成品率高,并且具有错版无横向废边冲切等特点(年节约耗材40多万元),生产效率大副度提高。整机设计更具合理性,采用西门子simotion运动控制系统,实现10轴全伺服完全同步运行控制,实现由一个运动控制系统完成 10个独立工位站所有运动控制、逻辑及工艺控制的问题,从编程到参数设定,从测试调试到故障诊断,改进的灵活性、提高周期率、缩短重建时间和更低的维护成本,人机界面可工控组网,远程监控,完成数据传输、参数修改、采集、存储、打印及三级密码操作保护,与机、电、光、气一体化自动控制技术并严格按医药行业“GMP”标准要求进行设计,整机分体组合,工位结构模块化等诸多功能。
创新点

成形加热板自动闭合、开启,能在加热板放下后延时开机,将材料浪费限制在一版范围之内。

气垫热封,工作状态下停机时由气缸自动将网纹辊升高,消除了在停留时由热辐射造成的泡罩变形现象,亦便于网纹辊的清理工作,同时起到超压时的缓冲作用,有利于延长机器的使用寿命;在未工作状态下,无气源压力提供前提,保持网纹辊在抬离状态,防止烫坏泡罩板块。

滚压热封 泡罩装着药片与铝箔一起通过两辊之间,两辊接触成一线,接触面积小相对压力大,使热封更加彻底。接触面积小而受热时间短,使整机的速度提快,这是集滚筒热封的优点之一。热封辊内装有不锈钢加热管,用以加热热封辊,加热管受自动温控系统控制使之恒温,辊模与热封辊长时间接触会发热,本机采取风冷,以避免以往水冷的漏水现象。

PVC完、断片自动报警、停机,同时配有急停安全装置,提高了操作人员在调试及换模中的安全性。

打批号 多种字体任你选购,该机设计批号位数多满足客户需求,控温热打,力度大使打的字更清晰,全伺服同步运行使打的批号位置一致。

压痕站 采用嵌入式压痕刀切线,打透包材,使压痕线易折,噪音小,效率高,压痕刀使用寿命更长。

所有与药物接触的零件及加料斗,均采用不锈钢316L及无毒材料制造,符合“GMP”要求。

伺服步进冲切 吹泡后面的步进模旋转角度(就是带出泡的长度)与冲模上方步进模旋转角度(转入冲切的泡长度)是一致的,达到版块同步。版块变化只需在HMI输入对应等分参数即可,操控更加智能化、人性化;错版无边冲切,使无横向废边按每天8小时*2生产一年可节省材料40多万元,冲出的版块有序排列能推出1米长,无须人工整理版块,方便了下道装盒工序,也可通过机械手联动生产。

采开机运行,由于工位站由各自独立伺服电机加减速机组合而成,基本实现了各工位站传动部分免维护,也避免了传动部分大面积油污的困扰,通过西门子simotion运动控制系统,实现10轴全伺服完全同步运行控制,保障机器顺畅运行,延长机器使用寿命。

机器保护装置:
(1)缺PVC和缺铝箔,机器将自动停机。
(2)缺药品时,机器将自动报警。
(3)气压压力不足,机器自动报警停机。
(4)无论哪路温度超极限温度时,机器将自动切断加热系统,保护电控系统不受损坏。
(5)运动控制系统存有帮助信息,让你的操作更得心应手。

主要技术参数


  DPH320HⅡ 全伺服高速辊板泡罩包装机

项目

参数

单位

膜片速度(MAX)

12

m/min

气泵

公称容积流量 ≥0.6

m³/min

额定排气压力 0.5~0.7

Mpa

冲裁速度

60-300

次/min

生产能力(3版/冲切)

10800-54000

版/时

进给行程可选范围

100-280

mm

成型面积(MAX)

320×280

mm×mm

成型深度(MAX)

12

mm

电源总功率 29.5

KW

电源三相五线

380/50

V/Hz

冷却水

公称容积流量 ≥20

L/min

自来水管水压 0.1~0.15

Mpa

包装材料

药用PVC 0.25×320

mm×mm

热封铝箔 0.02×320

mm×mm

外形尺寸

5000x1500x2100

mm×mm×mm
